PCAN-USB X6：6通道高速USB 2.0轉CAN FD接口 |
介紹

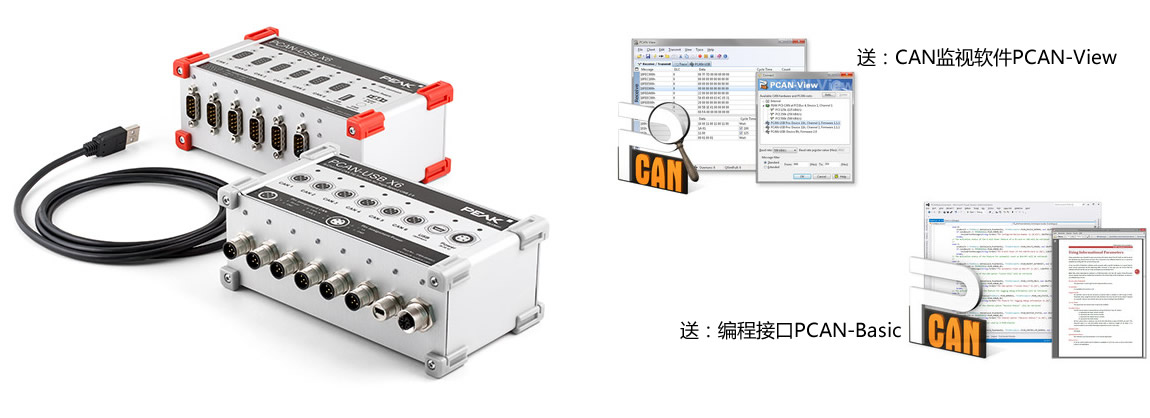

CAN FD適配器PCAN-USB X6可通過USB把6路CAN FD或CAN網絡連接到電腦。它特別適用于連接多個CAN網絡例如汽車的硬件在環（HIL）仿真測試臺架，或者在生產線上測試CAN產品。
PCAN-USB X6接口有鋁合金外殼并且有D-Sub連接器和M12圓形連接器兩種版本。M12版本更適用于惡劣環境。另外，解耦版本保證在電腦和CAN總線兩側之間的電氣隔離可達300V。
新的CAN FD標準 (CAN with Flexible Data Rate) 主要特征是更高數據傳輸帶寬。每個CAN FD幀最多64個數據位（代替目前
的8位），可用最快12Mbit/s比特率進行傳輸。CAN FD向下兼容CAN 2.0 A/B標準，因此CAN FD節點可用于現有CAN網絡。但是，在這種情況下，CAN FD擴展不可用。
監視軟件PCAN-View和CAN連接應用程序開發編程接口PCAN-Basic都包含在發貨清單中，并且支持新標準CAN FD。
ISO / Non-ISO CAN FD：
自從CAN FD首次實施起，協議已經獲得改進并且現在被包含在標準ISO 11898-1中。改進后的CAN FD標準不兼容原始協議。
我們充分考慮了這種情況，我們的CAN FD接口支持這兩種協議版本。如果需要，你可以通過軟件環境 („Non-ISO“ 和 „ISO“)切換到CAN FD協議。2015年2月之前交付的設備需要固件升級獲得該功能。如果你有興趣和更多信息，請聯系我們：[email protected]。 |
|
規格
- 用于高速USB 2.0的適配器 (兼容USB 1.1和USB 3.0)
- 6路高速CAN通道 (ISO 11898-2)
- CAN連接上的電氣隔離達300V (只是 IPEH-004063和 IPEH-004064)
- 符合CAN規范2.0 A/B和FD
- CAN FD支持ISO和Non-ISO標準切換
- CAN FD數據域 (64位最大)比特率從25kbit/s至12Mbit/s
- CAN比特率從25kbit/s至1Mbit/s
- 時間戳分辨率1μs
- FPGA實施CAN FD控制器
- NXP TJA1044GT CAN 收發器
- 狀態LED用于指示CAN通道、USB上行、和供電
- CAN總線連接經由D-Sub，9-pin 或M12圓形連接器，5-pin（管腳分配都符合CiA? 303-1）
- 具有強化入內保護IP64的鋁合金外殼（只是IPEH-004063）
- 高速USB 2.0下行端口（只是IPEH-004062和IPEH-004064）
- CAN終端可通過焊接跳線來激勵，分別用于每路CAN通道
- 總線負載測量包括物理總線上的錯誤幀和過載幀
- 為輸入和輸出的CAN報文誘發錯誤生成
- 供電從8至30V
- 擴展工作溫度范圍-40 至 85 °C (-40 to 185 °F)
|
|
管腳分配 D-Sub
 |
管腳 |
管腳分配 |
| 1 |
無連接 |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
無連接 |
| 5 |
無連接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
無連接 |
| 9 |
無連接 |

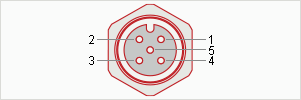

管腳分配 M12
| 管腳 |
管腳分配 |
 |
| 1 |
屏蔽 |
| 2 |
無連接 |
| 3 |
GND |
| 4 |
CAN-H |
| 5 |
CAN-L |
|
|
發貨清單
請注意：發貨清單中不包含設備供電電源器。通過USB連接到電腦沒有供電。
訂貨信息
| 說明 |
貨號 |
| PCAN-USB X6帶D-Sub連接器 |
IPEH-004062 |
| PCAN-USB X6帶M12圓形連接器，電氣隔離，適用于惡劣環境 |
IPEH-004063 |
| PCAN-USB X6帶D-Sub連接器，電氣隔離 |
IPEH-004064 |
|
|
下載
Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows? 10, 8.1, 7 (32/64-bit) for our PC interfaces. |
Download |
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher. |
Website |
| PCAN-USB X6 manual |
English |
PCAN-View
Windows? software for displaying, transmitting, and recording CAN and CAN FD messages |
Download |
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows? 10, 8.1, 7 (32/64-Bit) |
Download |
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux |
Download |
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP) |
Download |
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP) |
Download |
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2) |
Download |
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1) |
Download |
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4) |
Download |
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows? 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English). |
Download |
|
|
|
