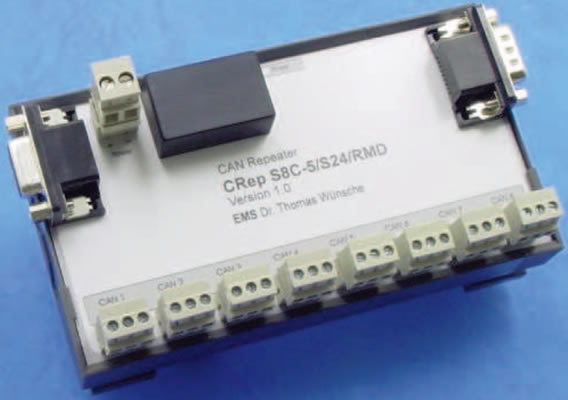

這款緊湊的CAN中繼器CRep S8C以協議透明的途徑傳輸和放大CAN信號。8路CAN連接的每個都
可作為單個CAN節點。CRep S8C可靈活設計網絡拓撲圖，并且特別適用于星形結構網絡。
特點
- 協議透明CAN中繼器
- 8路CAN通道
- 低傳播延遲
- 可串聯最多3臺設備，一個電源
- 符合ISO 11898總線接口
- 顯性鎖定總線段分離
- 導軌安裝
技術數據
布置和連接
CRep S8C設備包含8路CAN段，連接于端子板。
| 管腳 |
CAN接頭 |
功能 |
| 1 |
CAN_H |
CAN高總線線路 |
| 2 |
CAN_L |
CAN低總線線路 |
| 3 |
GND |
地極 |
| 管腳 |
電源接頭 |
功能 |
| 1 |
Power + |
正供電 +24V |
| 2 |
Power - |
地極 |
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-40 |
+80 |
°C |
| 工作溫度 |
-20 |
+60 |
°C |
| 供電電壓 |
-100 |
+35 |
V |
| 信號線路上的電壓 |
-30 |
+30 |
V |
| 允許功率消耗 (at 60°C) |
n.s. |
tbd |
mW |
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
70 |
n.s. |
mA |
| 電流消耗 (250 kBits/s, 100% Buslast) |
n.s. |
tbd |
n.s. |
mA |
| 供電電壓 |
19 |
24 |
30 |
V |
| 傳播延遲（在兩個任意通道之間） |
n.s. |
130 |
200 |
ns |
| 串聯傳播延遲 |
n.s. |
8 |
10 |
ns |
|
|
相關產品
???CAN/CAN網關
???CAN中繼器CRep DS 102
???CAN中繼器CRep N
???CAN中繼器CRepOpto
訂貨說明
| 貨名 |
貨號 |
| CRep S8C-xx/S24/RMD |
12-04-1..-20 |
|
