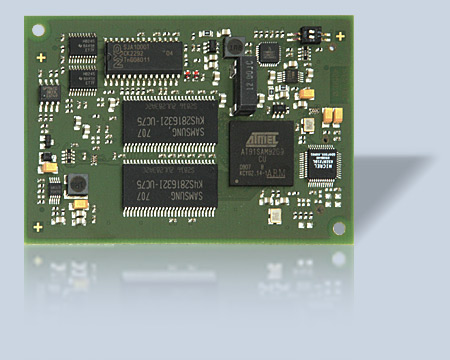

ECUcore-9263嵌入式單板計算機
帶LCD人機界面和觸摸控制器
為了響應不斷增長的HMI應用程序的需要，我們開發出了PLCcore-9263。在設計過程中充分考慮到成本和性能的協調，PLCcore-9263具有很高的性價比。PLCcore-9263提供了一個簡單而性能優化的硬件平臺，并提供了支持GUI的操作系統。
模塊特性
| ECUcore-9263的主要特性 |
| 控制器 |
Atmel AT91SAM9263 with ARM926EJ-S Core |
| 頻率 |
220MIPS at 200MHz, 240MHz internal PLL clock |
| RAM (默認/最大) |
32/64MiB SDR-SDRAM, 32-bit data-bus
1MiB Video-RAM (PSRAM) |
| FLASH (默認/最大) |
16/64MiB NOR, 16-bit data-bus |
| 在板外圍設備 |
DMA, MMU, 硬件看門狗, 溫度傳感器, RTC, 觸摸屏控制器 |
| 接口 |
| 快速以太網 |
1x 10/100Mbps, 板載 PHY |
| CAN |
1 |
| UART |
3 |
| USB |
2x USB 2.0 host, 12Mbps 全速
1x USB 2.0 device, 12Mbps 全速 |
| SPI/I2C |
2/1 |
| 大容量存儲器 |
Micro-SD 板載, MMC/SD-card signals on board-to-board connector |
| LCD |
TFT-LCD 界面通過 CMOS 和 LVDS 顯示出 |
| 觸摸 |
電阻式, 12-位, 4-線接口 |
| 其它 |
SSC, AC97 |
| 工作條件 |
溫度: -40°C…+85°C
濕度: 10-90% RH, 非冷凝 |
| 電源 |
3.3V +/- 5%, 0.3A 最大 |
| 尺寸/重量 |
78 x 54 mm, 20g |
| 板到板連接器 |
2x 2x 50 pin header socket, 1.27 mm pitch |
| 板到板連接器上包含 |
CAN, 3 ASC, 1 DBGU/ASC, USB device, 2 USB host, I2C, 2 SPI, AC97, 2 SD-card, 18 DIO, Ethernet, TFT-CMOS, Touch, LVDS, 3 PWM/DIO, 4 Timer/Counter/DIO |
| RoHS 符合 |
是 |
| 操作系統 |
Linux with X server 和 QT framework |
| 集成開發環境(IDE) |
Pre-integrated Eclipse-based IDE with GNU C/C++ 工具鏈, source- and assembly-level調試器 |
| 補充中間件 |
CANopen協議棧源代碼
Ethernet POWERLINK協議棧源代碼 |
訂購資料
| 零件號 |
說明 |
| |
核心模塊 |
| 4001017 |
ECUcore-9263, 標準版
SBC 16MiB Flash, 32MiB SDR-SDRAM, 1MiB Video-RAM, RTC, PHY, 溫度傳感器 |
| |
開發包 |
| 按要求 |
開發包 ECUcore-9263 |
|
